Produkte

Unsere Firma hat lange Traditionen für Anfertigung von Spezialnähmaschinen. An unseren Standort werden seit 1874 Industrienähmaschinen gefertigt.

In unseren Sortiment finden Sie Spezialnähmaschinen für technische Textilien, Schuhreparaturnähmaschinen sowie Sackverschliesstechnik.



Spezialnähmaschinen

Etiketten aufnähen

Adler 30-10



Etiketten aufnähen

Maschine zum nachträglichen Aufnähen von Etiketten auf Taschen an Berufsbekleidung mit programmierbarer Nahtlänge, pneumatischer Fußlüftung und automatischer Nadelhoch- und Nadeltiefstellung.

Etiketten aufnähen

Etiketten aufnähen

Adler 30-10

Maschine zum nachträglichen Aufnähen von Etiketten auf Taschen an Berufsbekleidung mit programmierbarer Nahtlänge, pneumatischer Fußlüftung und automatischer Nadelhoch- und Nadeltiefstellung.

Technische Parameter:

Stiche [min., max.]

350

größte Stichlänge [max. mm]

5

Stoffdrückerhub max. [mm]

8

Unterarmlänge [mm]

470

Unterarm-Kopfgröße [mm]

24 x 23

Durchgangsraum [mm]

470 x 125

Handradschnurlauf [mm]

146



Nadelsystem, Stärken

332 (80-200)



Garn, linksgedreht

- Umspinnzwirn

60/3-20/3

- Seidenersatz

10-24

- Synthetisches Garn

70/3-25/3



Oberteil

- Gewicht (kg netto/brutto)

39/49

- Abmessungen (mm)

820 x 330 x 660



Service:

Bei der Bestellung von Ersatzteilen bieten Ihnen die Ersatzteillisten für die Maschinenklassen 30-10/50/70 eine Unterstützung



Adler 30-70

mit Antriebsmotor

schuhreparaturmaschine adler 30-70

Die Adler- Nähmaschine für Reparaturen an schweren, kräftigen Ledermaterialien.

Klasse 30-10

mit Fußbetriebsgestell

Klasse 30-70

mit Antriebsmotor

sl schuhreparatur adler01

sl schuhreparatur adler02 motor

Die Adler- Nähmaschine mit dem vorbildlichen Feinstich. Das richtige Werkzeug für Reparaturen an leichtem, elegantem Schuhoberleder Die Adler- Nähmaschine für Reparaturen an schweren, kräftigen Ledermaterialien.

Technische Parameter:

Klasse

30-10

30-70

Stiche [min., max.]

350

300

größte Stichlänge [max. mm]

5

5

Stoffdrückerhub max. [mm]

8

12

Unterarmlänge [mm]

470

470

Unterarm-Kopfgröße [mm]

24 x 23

27 x 24

Durchgangsraum [mm]

470 x 125

470 x 125

Handradschnurlauf [mm]

146

146



Nadelsystem, Stärken

332 (80-200)

332 LG (100-200)



Garn, linksgedreht

- Umspinnzwirn

60/3-20/3

40/3-15/3

- Seidenersatz

10-24

8-24

- Synthetisches Garn

70/3-25/3

50/3-15/3



Oberteil

- Gewicht (kg netto/brutto)

39/49

39/49

- Abmessungen (mm)

820 x 330 x 660

820 x 330 x 660



Antriebsmotor DC-Schneckengetriebemotor mit Drehzahlregler 530

Motorart:

Gleichstrom-Permanentenmagnetmotor

Leistung:

0,105 kW

Drehzahl:

4.000 1/min

Spannung:

230 V DC

Antriebsdrehhzahl:

400 1/min

Antriebsmoment:

1,8 Nm

Schutzart:

IP 54

Wärmeklasse:

F



Service:

Bei der Bestellung von Ersatzteilen bieten Ihnen die Ersatzteillisten für die Maschinenklassen 30-10/50/70 und 30-1/5/7 eine Unterstützung

Minianlage

Mini-Anlage

SL-8965/0A

Einfadenkettenstichnaht, einfädig: Typ 101

- mit pneumatischem Fadenstoßer

Stationäre Sackverschließanlagen

SL-8962 (nach links nähend)
und
SL-8963 (nach rechts nähend)

Sackverschliessanlage mit Band

Unsere stationären Sackverschließanlagen, können in unterschiedlichen Ausführungen angeboten und geliefert werdern.

U.a. mit:

  • pneumatischer Fadenkettentrenneinrichtung
  • automatischer Sackeinzug
  • trimmen Sackoberkante und vernähen mit Kreppband
  • automatischer Sackumschlag
  • Etiketten aufnähen von Rolle
  • Sackpusher



Mini-Anlage



SL-8965/0A



Minianlage

Einfadenkettenstichnaht und pneumatischem Fadenstoßer

Stationäre Sackverschließanlagen (SVA)

Sackverschliessanlage mit Band

nach links nähend: SL-8962

nach rechts nähend: SL-8963



Minisystem

SL-8965/0A

Doppeltkettenstichnaht, einfädig

Einfadenkettenstichnaht, einfädig: Typ 101

- pneumatischem Fadenstoßer

SVA mit Sackeinzug

SL-8962 und SL-8963

Doppeltkettenstichnaht, zweifädig

Doppeltkettenstichnaht, zweifädig: Typ 401

- pneumatischem Fadenkettentrenneinrichtung

- automatischer Sackeinzug

SVA mit 2-fach Naht

SL-8962 (nur linksnähend)

2-fach Doppeltkettenstichnaht zweifädig

2-fach Doppeltkettenstichnaht: 2 x Typ 401

- zweifädig

- automatischer Fadenkettentrenneinrichtung

SVA mit Faltschulter für PP-Säcke

SL-8962 und SL-8963

Doppeltkettenstichnaht zweifädig mit Faltschulter für PP-Säcke

Doppeltkettenstichnaht zweifädig: Typ 401

- automatischer Sackeinzug

- automatischer Sackumschlag mittels
  Faltschulter für PP-Säcke

- Fadenkettentrenneinrichtung

SVA mit Faltschulter für Papier-Säcke

SL-8962 und SL-8963

Doppeltkettenstichnaht zweifädig mit Faltschulter für Papiersäcke

Doppeltkettenstichnaht zweifädig: Typ 401

- automatischer Sackeinzug

- automatischer Sackumschlag mittels
  Faltschulter für Papier-Säcke

- Fadenkettentrenneinrichtung

SVA mit Krepp-Verschließung

SL-8962 und SL-8963

Doppeltkettenstichnaht zweifädig mit Kreppband

Doppeltkettenstichnaht zweifädig:

- automatischer Sackeinzug

- Trimmen Sackoberkante

- Aufnähen Kreppband

- Schneiden Kreppband
  (am Sackanfang und -ende)

- Restabschnittentsorgung

SVA zum aufnähen von Etiketten

SL-8962 und SL-8963

Typ101Etikett

Doppeltkettenstichnaht, zweifädig: Typ 401

- aufnähen von Etiketten



Handsackzunähmaschienen

BETA-F

Beta-F

tragbare Sackzunähmaschine zum Vernähen von Säcken, Beuteln aus Papier, Baumwolle, PP/PE, Jute und Gewebeverbindungen

Ersatzteil-liste (pdf)

HandsackzunähmaschieneBeta-F mit Federzug und Bugel

BETA-F

Beta-F

tragbare Sackzunähmaschine zum Vernähen von Säcken, Beuteln aus Papier, Baumwolle, PP/PE, Jute und Gewebeverbindungen

  • Einfadennaht
  • hohe Leistung und Geschwindigkeit
  • Zentralschmierung
  • automatischer Leerkettentrenner
  • automatisierbar und erweiterungsfähig im Baukastensystem
  • Entspricht CE-Vorschriften
  • optimaler Service
  • lange Lebensdauer
  • Optional: Federzug

Technische Daten:

Gewicht: 5,5 kg

Stichlänge: 7,2 mm

Höhe: 30 cm

Leistung: 12 m/min

Breite: 23 cm

Nadel: FD-5

Tiefe: 33 cm

Antrieb: 220 V/ 50 Hz



Service:

Bei der Bestellung von Ersatzteilen bietet Ihnen die Ersatzteilliste für die Maschine Beta-F eine Unterstützung.



Union Special Modell 2200GA

Union Spezial

Zweifaden-Nähmaschine mit Ober- und Untertransport mit speziellen Nähteilen für schnelles, gleichmäßiges Nähen von Geotextilien auf Baustellen, in der Landwirtschaft und Katastrophengebieten usw.

Handsackzunähmaschiene

Union Special Modell 2200GA

Handsackzunähmaschine mit Union Special Kopf Modell 2200SA

Zweifaden-Nähmaschine mit Ober- und Untertransport mit speziellen Nähteilen für schnelles, gleichmäßiges Nähen von Geotextilien auf Baustellen, in der Landwirtschaft und Katastrophengebieten usw.

  • extra starkem Ober- und Untertransporteur
  • strapazierfähigem Greifer mit großem Öhr
  • leichtem Zugang zur Nadeleinstellung
  • stärkere Nadel

Technische Daten:

Stichlänge 3-9 mm

Fadenzahl: 2

Stichtyp: 401

Antrieb 220-240 V/ 50/60 Hz, 120 W Motor

Sackverschließanlagen

Sackverschließanlage mit Sackeinzug

SL-8962 - nach links nähend

SL-8963 - nach rechts nähend

Doppeltkettenstichnaht, zweifädig: Typ 401

- pneumatischem Fadenkettentrenneinrichtung

- automatischer Sackeinzug

Sackverschließanlage - 2-fach

SL-8962 - nach links nähend

2-fach Doppeltkettenstichnaht: 2 x Typ 401

- zweifädig

- automatischer Fadenkettentrenneinrichtung

Sackverschließanlage mit Sackumschlag mittels Faltschulter für PP-Säcke

SL-8962 - nach links nähend

SL-8963 - nach rechts nähend

Doppeltkettenstichnaht, zweifädig: Typ 401

- automatischer Sackeinzug

- automatischer Sackumschlag mittels Faltschulter für PP-Säcke

- Fadenkettentrenneinrichtung

Sackverschließanlage mit Sackumschlag mittels Faltschulter für Papier-Säcke

SL-8962 - nach links nähend

SL-8963 - nach rechts nähend

Doppeltkettenstichnaht, zweifädig: Typ 401

- automatischer Sackeinzug

- automatischer Sackumschlag mittels Faltschulter für Papier-Säcke

- Fadenkettentrenneinrichtung

Sackverschließanlage mit Kreppbandverschließung

SL-8962 - nach links nähend

SL-8963 - nach rechts nähend

Doppeltkettenstichnaht zweifädig

- automatischer Sackeinzug

- Trimmen Sackoberkante

- Aufnähen Kreppband

- Schneiden Kreppband (am Sackanfang und -ende)

- Restabschnittentsorgung

Sackverschließanlage mit aufnähen von Etiketten

SL-8962 - nach links nähend

SL-8963 - nach rechts nähend

Doppeltkettenstichnaht zweifädig: Typ 401

- aufnähen von Etiketten

Anwendungsbeispiele der Kemafil®-Technologie

Patentierte Matratzenaufleger aus Schurwolle

Ein besonders atmungsaktiver und wärmeisolierender Matratzenaufleger, der aus bis zu drei Zentimeter dicken, flächig miteinander verbundenen Schafwollsträngen bestehen (Technologie samt Spezialmaschinen) wurde vom Sächsischen Textilforschungsinstitut STFI entwickelt. Damit können aus roher, unverarbeiteter Schurwolle seilstarke Stränge hergestellt werden. Bei dem patentierten KEMAFIL-Verfahren wird das unstrukturierte Ausgangsmaterial mit einem Wollfaden ummantelt. Die so hergestellten seilartigen "Fäden" werden auf einer völlig neuen, extrem groben Kettenwirkmaschine mäanderformig gelegt, mit einer "kettenartigen" Maschenstruktur verfestigt und zu Endprodukten verarbeitet. Auf diese Weise entstehen gesundheitsfördernde äußerst formbeständige Matten und Aufleger für Betten, Kinderwagen oder Autositze mit Kantenlängen von 35 bis 200 Zentimetern welche alle Vorteile von Naturwolle (Feuchtigkeit absorbierend, atmungsaktiv, stark wärmeisolierend, waschbar) besitzen. Quelle: InnoMedia-Homepage

Natürliche Wärmedämmung mit Schafwolle

In Kombination mit einem speziellen Verfahren mit patentierter KEMAFIL-Technologie entsteht aus Schafwolle ein gegen Schädlinge beständiges Material, welches ein Brandverhalten nach DIN 4102 (B2) aufweist. Dabei erfolgt die Nutzung natürlicher Eigenschaften der Schafwolle (sehr gute Wärmedämm- und Isolierfähigkeit, Schallschutz, leichtes Material, guter Feuchtigkeitsausgleich, leichte Verarbeitbarkeit. Es entsteht ein flexibler Strang mit variable Dicke (zusammendrückbar, Ausfüllen beliebiger Formen), welcher geruchsneutral ist und keinen Abfall beim Verlegen erzeugt. Quelle: Leitfaden e.V.

Textile Flächendränage

Die textile Flächendrainage besteht aus einer neuartigen textilen Hohlraumstruktur. Sie ist aufgebaut aus einer Schichtung von Fadensystemen, die zwischen Vliesstoffbahnen angeordnet sind. Diese Matten sind einsetzbar als Bauwerksdränage mit unterschiedlicher Einbautiefe, Schutz vor Versorgungskanälen und zur Altbausanierung. Die seilartigen Strukturen wurden nach dem patentierten KEMAFIL -Verfahren hergestellt (Kern-Mantel-Schlingverfahren). Als Stehfäden können lastaufnehmende, kompakte Seile und/oder seilartige Hohlraumstrukturen eingearbeitet werden. Quelle: TU-Dresden - Fakultät für Forst-, Geo- und Hydrowissenschaften

Packungen, Dämmstricke, Dichtungen

Kemafilerzeugnisse aus voluminösen Randstreifen mit unterschiedlichen Durchmessern können für spezifische Einsatzgebiete z.B. in der Landwirtschaft, der Industrie sowie im Bauwesen für das Abdichten von Fugen und Behältern, zur Isolierung und Wärmedämmung für Packungen, Dichtungen und verlorene Schalungen hergestellt werden. Je nach Anforderung an Verrottbarkeit, Temperaturbeständigkeit bzw. Brennverhalten kann der Grundkern des Materials ausgewählt werden. Für die Herstellung von Dämmaterialien bietet sich u.a. die Verwendung flockenförmiger, aus Wolle, Baumwolle oder Chemiefasern bestehender Abfälle an. Die Art der eingesetzten Materialien ermöglicht sowohl Flexibilität bei Fugenabdichtungen verschiedener Stärken als auch flächige Wärmedämmungen für Wand- und Deckenbereiche. Quelle: "Technische Textilien / Technical Textiles"

Be-, Entwässerungs-, und Belüftungselemente

Das Kemafilverfahren findet Einsatz bei der Herstellung mehrstufiger Seile (Kern-Mantel-System) in Drainagesystemen Anwendung. Drainageseile mit einem in Längsrichtung wasserführende Kern, bestehen aus sprungelastischen Plastabfällen sowie geeigneten Recyclingbahnen. Eine zusätzliche Filterschicht mit einer Hülle aus wassersaufsaugenden Produktionsabfällen ermöglicht einen allseitigen Wasserzutritt, der die Drainageseile nicht nur im Ent- sondern auch im Bewässerungsbereich (gezielte Bewässerung im Wurzelbereich der Pflanzen - verringerte Verdunstungsverluste) anwendbar macht. Quelle: "Technische Textilien / Technical Textiles"

Bewehrungsseile

Bewehrungsstricke, welche nach der Kemafilmethode in einer Mehrstufenkonstruktion hergestellt werden, sind im Kern aus hochzugfesten Beschichtungsrandstreifen, ummantelt von einer gleitfähigen Hülle eines Recyclingmaterials aus Polyesterfolie. Vorwiegend finden solche Produkte im Bereich der Transportbewehrung von Betonelementen, zur Gewährleistung des Arbeitsschutzes während des Umschlagens Verwendung, da ein hochzugfester, flexibler Kern im Falle eines Elementenbruches die dynamischen Kräfte aufnimmt. Quelle: "Technische Textilien / Technical Textiles"

Pflanzenträger

Durch die Vielfältigkeit der Strangstrukturen, die aus ganz unterschiedlichen Recyclingmaterialien und Materialformen (faser-, schnitzel- und flockenförmig) herstellbar sind, ist es möglich, spezifische Eigenschaften der Produkte auszubilden, wie beispielsweise für den Einsatz als hydroponische Pflanzenträger im Gemüse- und Zierpflanzenbereich notwendig sind. Sehr positive Ertragsergebnisse wurden bei Bewuchsversuchen mit Rosen, Chrysanthemen, Pelargonien, Tomaten, Gurken, Melonen, Zucchini und Paprika erzielt. Quelle: "Technische Textilien / Technical Textiles"

Kemafil®technologie

Bei der KEMAFIL-Technologie handelt es sich um ein Ummantelungs-Verfahren zur Herstellung von Kordel- und Banderzeugnissen. Im Kern dieser "Gewebeschläuche" befindet sich eine Füllung, die aus beinahe beliebigen Materialien hergestellt werden kann. Im folgenden sollen einige solcher Beispiele aus der praktischen Anwendung kurz aufgeführt werden.

Anwendungsbeispiele

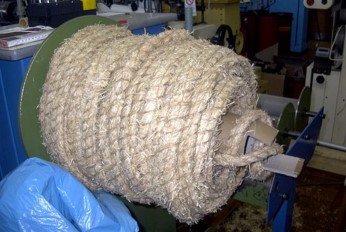

Zugschnur Holzwolleseil Erosionsschutz

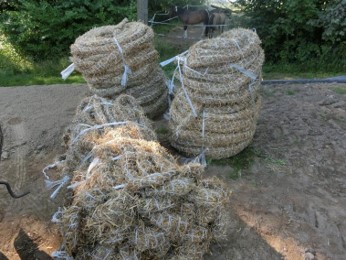

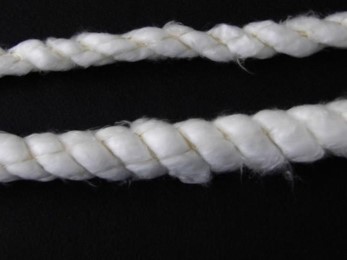

GlasdichtschnurBewasserungsschlauchErosionsStrohundHeu



Kemafilmaschine Modell 3602

Ermöglicht die Herstellung von Seilerzeugnissen wie technische Schnüre, Kordeln und Packungsdichtungen. Ummantelung extrem unterschiedlicher Kernmaterialien wie z.B. Fäden, Zwirne, Drähte, Folien, Vliese aller Materialien und Kombinationen (ebenso aus Glasseide, Aramide, Kohlefasern, Faserbänder, Druckschläuche, Rohre, streifen- und flockenförmige Textilabfälle)

Maschinenausführung:

  • Gestell: Aluminium- Profilkonstruktion, modular erweiterbar zur Verkettung mit einer Wickeleinrichtung
  • Kemafilkopf: Aufnahme der 4 Greifer, die mittels endlosem Zahnriemen über wartungsarme gekapselte Kegelradgetriebe angetrieben werden
  • Abzugsgetriebe: 3- Walzen- Abzug mit schlupffreier Kraftübertragung mittels PUR- Zahnflachriemen,  Winkelgetriebemotor mit stufenloser Drehzahlregelung
  • Fadenführorgane: Fadenführer und Egalisierungswalze sind auf Kopfplatte befestigt
  • Schaltschrank: Potentiometer für Drehzahl und Abzugsgeschwindigkeit, Taster für Tippbetrieb

EXTRAS:

  • Fadenwächter
  • Multifunktionsanzeige: voreinstellbarer Meterzähler, Maschendichte, Drehzahl und Leistung
  • synchron einstellbarer Warenabzug
  • horizontal Ausführung mit Raupenabzug

Technische Daten:

  • Seildurchmesser: ca. 4-65 mm
  • Stichzahl: stufenlos bis 1400 -1
  • Maschenzahl/m: 25 - 500
  • Leistung: ca. 40 m/min
  • Maschinengew.: ca. 300 kg
  • Maschinenmaße: 800(L)x850(B)x2200(H)
  • Anschlusswert: 380 / 400 V
  • Antrieb: 0,75 kW
  • Konstruktionsänderungen vorbehalten!

Kemafil®
technologie

Kemafilmaschine
Modell 3602

kemafilkopf

Bei der KEMAFIL-Technologie handelt es sich um ein Ummantelungs-Verfahren zur Herstellung von Kordel- und Banderzeugnissen. Im Kern dieser "Gewebeschläuche" befindet sich eine Füllung, die aus beinahe beliebigen Materialien hergestellt werden kann.

Sondernähanlagen

Doppelkopfnähstation zur Konfektionierung von Dachfirstbändern

sondernaehmaschinen doppelkopfnaehstation dachfirstbaender

Nähgarn

garn

Wir führen Nähgarn als Teil unseres Sortimentes:

  • Nm 20/4-fach Polyestersacknähzwirn,
    5000 g Spulen, weiß, geölt
  • Nm 20/4-fach Polyestersacknähzwirn,
    200 g Spulen, weiß, geölt

Anfragen bitte per e-mail:
Diese E-Mail-Adresse ist vor Spambots geschützt! Zur Anzeige muss JavaScript eingeschaltet sein!
oder telefonisch an
03722 71 63-0.

Nähgarn

garn

Wir führen Nähgarn als Teil unseres Sortimentes.

Anfragen bitte per e-mail:
Diese E-Mail-Adresse ist vor Spambots geschützt! Zur Anzeige muss JavaScript eingeschaltet sein!
oder telefonisch an
03722 71 63-0.

Nm 20/4-fach Polyestersacknähzwirn

auf ca. 5000 g Spulen, weiß, geölt

  • Reißfestigkeit ca. 36 rkm
  • Elastizität 15-17 %
  • Brennpunkt ca. 180° C

Nm 20/4-fach Polyestersacknähzwirn

auf ca. 200 g Spulen, weiß, geölt

  • Reißfestigkeit ca. 36 rkm
  • Elastizität 15-17 %
  • Brennpunkt ca. 180° C

Ersatzteile

Zu alle unseren Maschinen können Sie selbstverständlich Ersatzteile bestellen.

Bei der Bestellung von Ersatzteilen bieten Ihnen die folgende Ersatzteillisten für die Maschinenklassen eine Unterstützung:
